QY系列絕緣橋式起重機技術參數QY型絕緣橋式起重機外形尺寸
時間：2024-01-18來源：起重機廠家瀏覽次數：1
絕緣起重機介紹
絕緣橋式起重機適用于有色金屬電解鋁、鎂、鉛和鋅等冶煉車間。起重量有：5、10、16、16/3.2、20/5噸等。因車間內地面設備帶有直流電流，為了防止在工作過程中帶電設備上的電流可能通過被吊運的構件傳到起重機上，危及起重機操作司機的生命及設備的安全，在起重機的適當部位設置了幾道絕緣裝置，故被稱為絕緣起重機。安全可靠，性能良好。
絕緣起重機說明
-
產品名稱：絕緣橋式起重機
-
別名別稱：絕緣天車/吊機/航吊/航車
-
型號規格：QY系列
-
所屬類別：絕緣雙梁橋式
-
產品產地：河南新鄉
-
非標定制：可非標定制
-
動力形式：三相交流380V-50Hz
-
是否現貨：定制生產
-
生產周期：45~60天
-
供貨范圍：全國
-
送達方式：自提/代辦貨運
-
是否安裝：安裝另計
-
售后方式：一年保修

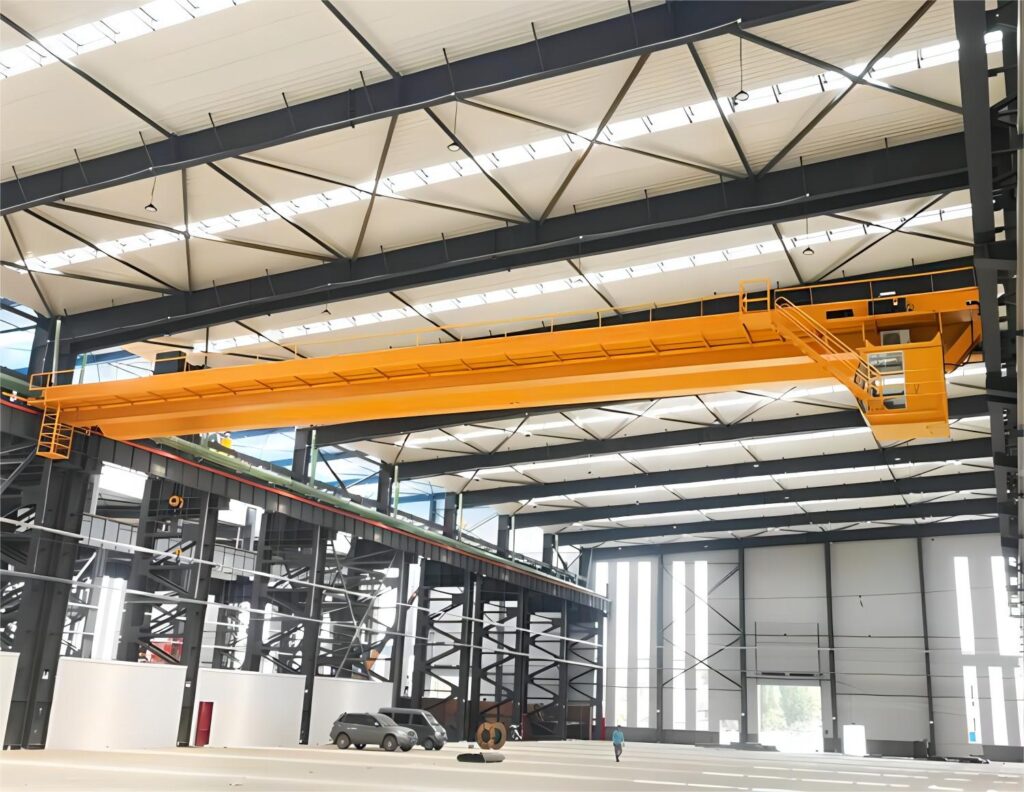

絕緣起重機圖冊
絕緣起重機參數

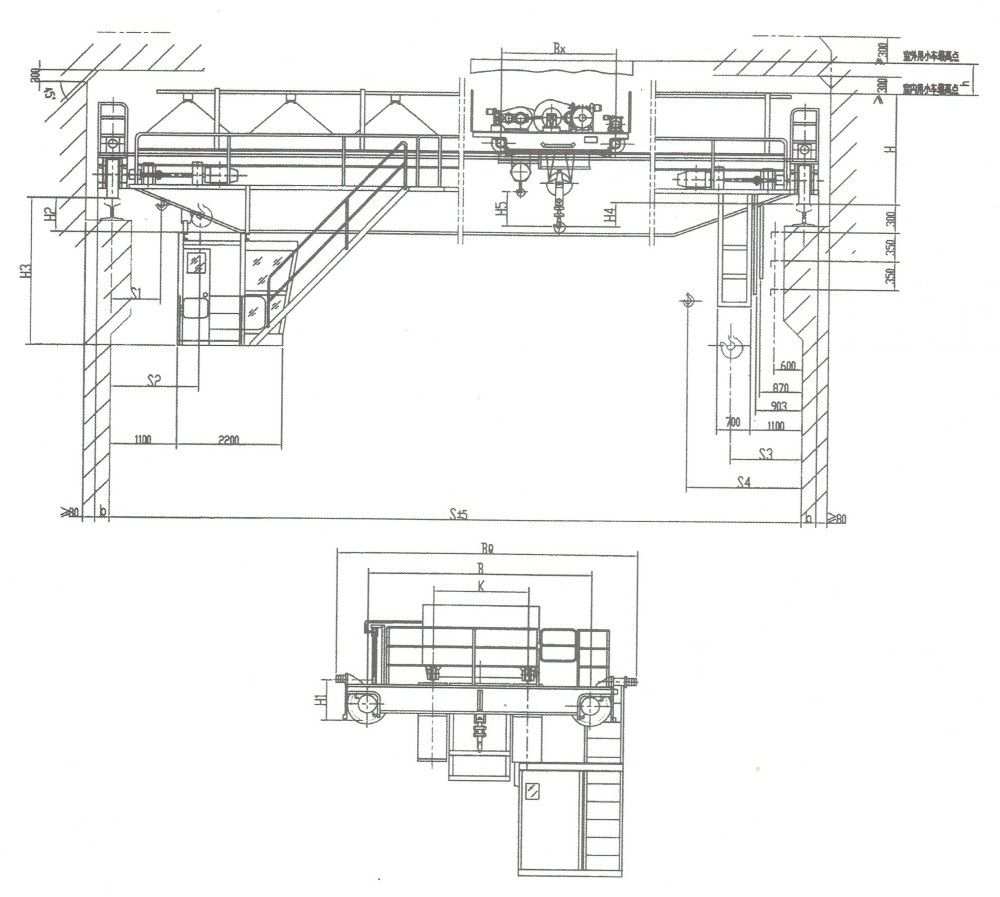

QY型5-10噸絕緣橋式起重機外形尺寸圖
QY型5-10噸絕緣橋式起重機技術參數及尺寸表
QY型16/3.2-20/5噸絕緣橋式起重機技術參數及尺寸表
| 起重量 | t | 16/3.2 | 20/5 | ||||||||||||||||||||||||||||||
| 跨度 | m | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | ||||||||||||||||
| 最大起升高度 | 主 | 16 | 12 | ||||||||||||||||||||||||||||||
| 副 | 18 | 14 | |||||||||||||||||||||||||||||||
| 工作級別 | A6 | A6 | |||||||||||||||||||||||||||||||
| 速度 | 主起升 | m/min | 10.7 | 9.8 | |||||||||||||||||||||||||||||
| 副起升 | 14.6 | 15.5 | |||||||||||||||||||||||||||||||
| 小車運行 | 44.6 | ||||||||||||||||||||||||||||||||
| 大車運行 | 76 | 89 | 76 | 89 | |||||||||||||||||||||||||||||
| 電動機 | 主起升 | KW | YZR250M1-6/37 | YZR250M2-6/45 | |||||||||||||||||||||||||||||
| 副起升 | YZR160L-6/13 | YZR180L-6/17 | |||||||||||||||||||||||||||||||
| 小車運行 | YZR132M2-6/4 | ||||||||||||||||||||||||||||||||
| 大車運行 |
YZR160M1-2-6 /2×7.5 |
YZR160L-6/2×11 |
YZR160M1-2-6 /2×7.5 |
YZR160L-6/2×11 | |||||||||||||||||||||||||||||
|
主要尺寸 (mm) |
H | 2095 | 2097 | 2187 | 2185 | 2097 | 2099 | 2189 | |||||||||||||||||||||||||
| H3 | 2570 | 2550 | 2620 | 2770 | 2920 | 3070 | 3220 | 2570 | 2574 | 2554 | 2624 | 2772 | 2922 | 3072 | 3222 | ||||||||||||||||||
| H1 | 790 | 880 | 790 | 880 | |||||||||||||||||||||||||||||
| H4 | 1527 | 1525 | 1435 | 1437 | 1461 | 1459 | 1369 | ||||||||||||||||||||||||||
| H5 | 1000 | 596 | |||||||||||||||||||||||||||||||
| h | 820 | ||||||||||||||||||||||||||||||||
| k | 2000 | ||||||||||||||||||||||||||||||||
| BQ | 6235 | 6235 | 6835 | 6235 | 6235 | 6835 | |||||||||||||||||||||||||||
| B | 4400 | 5000 | 4400 | 5000 | |||||||||||||||||||||||||||||
| Bx | 2400 | ||||||||||||||||||||||||||||||||
| b | 230 | 260 | 230 | 260 | |||||||||||||||||||||||||||||
| H2 | 80 | 180 | 240 | 390 | 540 | 690 | 840 | 80 | 84 | 184 | 244 | 392 | 542 | 692 | 842 | ||||||||||||||||||
| S1 | 1040 | 1030 | |||||||||||||||||||||||||||||||
| S2 | 1850 | 1900 | |||||||||||||||||||||||||||||||
| S3 | 1500 | 1450 | |||||||||||||||||||||||||||||||
| S4 | 2310 | 2320 | |||||||||||||||||||||||||||||||
| 重量 | 小車 | t | 6.592 | 8.64 | |||||||||||||||||||||||||||||
| 總重 | 21 | 23 | 25 | 29 | 32 | 36 | 40 | 44 | 22 | 24 | 27 | 31 | 34 | 39 | 43 | 46 | |||||||||||||||||
| 最大輪壓 | KN | 155 | 164 | 173 | 194 | 203 | 214 | 223 | 232 | 177 | 188 | 199 | 221 | 233 | 243 | 255 | 265 | ||||||||||||||||
| 薦用鋼軌 | 43Kg/m QU70 | ||||||||||||||||||||||||||||||||
| 電 源 | 三相交流50Hz 380V | ||||||||||||||||||||||||||||||||
絕緣起重機廠家
絕緣橋式起重機生產廠家并提供非標起重量、起升高度、起升/運行速度、改變控制方式等方面的設計制造、安裝調試、大修改造、修理維修、年檢維保等服務，更多國標/非標絕緣橋式起重機廠家品牌、技術參數、圖紙設計、施工方案、報價預算請咨詢客服。
-
26
2024-09
絕緣橋式起重機簡介
絕緣橋式起重機簡介 絕緣加料起重機是在絕緣橋式起重機的基礎上通過增設加料小車，完結下列工藝操作: ·為電解槽加氟化鋁 ·吊運電解槽上部組織和槽殼 ·出鋁并計量 ·吊運陽極母線提升結構 ·電解車間的其它零散吊運作業 *要用于電解車間內高溫熔鹽、大電流、強磁場、多粉塵和氟化氫氣氛的環境。絕緣橋式起重機圖片展示絕緣橋式起重機使用范圍 抓斗橋式起重機廣泛使用于工廠、庫房、料場等不同場合，根...詳細
-
15
2024-09
絕緣橋式起重機在使用的時候我們該如何進行檢查？
在使用的時候，我們有沒有對絕緣橋式起重機進行相應的檢查，如果檢查，大家知道都需要檢查什么地方嗎? 1.絕緣橋式起重機外觀清潔，無塵.無油污;檢查是否有裂紋和焊接?！ ?.大車，小車： (1)檢查并擰緊驅動軸座.齒輪箱.聯軸器和軸，鑰匙松動?！ ?2)檢查和調整制動輪間隙，使其均勻.靈敏.可靠。 3.主要檢查絕緣橋式起重機減速器是否漏油。操作過程中箱內有異常噪音，需要打開蓋子進行檢查。它通常由...詳細
-
14
2024-09
橋式起重機變形的原因、絕緣橋式起重機延長壽命方法
雙梁橋式起重機廠家廠家介紹橋式起重機變形的原因： 結構內部應力的影響。由于主梁是焊接結構，因此金屬會在焊接過程中由于局部加熱而膨脹和收縮，并且會產生殘余應力。不正確的成型過程還可能導致很大的內部應力，例如主梁。 當腹板未連接成拱形時，主梁的上拱形讀數是通過q制性方法獲得的，例如火焰加熱變形或裝配焊接過程的操縱?！ 」馐禉C主光束的波的影響。當腹板上有大波浪時，在加載主梁后，腹板的波浪會從被拉...詳細
-
12
2024-09
絕緣橋式起重機使用時應注意什么
絕緣橋式起重機是一種特殊的起重設備，主要用于需要絕緣工作環境的場所。在使用絕緣橋式起重機時，必須遵守一系列的注意事項，以確保**地完成工作。本文將介紹絕緣橋式起重機使用時需要注意的事項，幫助您更了解和正確操作該設備。一、絕緣性能檢查絕緣材料檢查：在使用絕緣橋式起重機之前，需要對其絕緣材料進行檢查。確保絕緣材料的完整性和良好狀態，防止外部環境因素對絕緣性能造成影響。絕緣性能測試：定期進行絕緣性能測試...詳細
-
07
2024-09
雙梁絕緣橋式起重機采取了哪些措施來確保操作人員和周圍環境的安全？
在設計雙梁絕緣橋式起重機時，需要考慮以下安全因素，并采取相應的措施來確保操作人員和周圍環境的安全： 結構強度和穩定性：確保起重機的結構足夠強度以承受額定載荷，并具備良好的穩定性，以防止意外事故發生?！ “踩尬谎b置：安裝位置限位開關和重量限位開關等安全限位裝置，以確保起重機在運行時不會超出安全范圍，防止貨物撞擊障礙物或跌落?！ 【o急停止裝置：配置緊急停止按鈕或開關，一旦發生緊急情況，操作人員可以...詳細
-
07
2024-09
雙梁絕緣橋式起重機在哪些領域或行業中得到廣泛應用？
雙梁絕緣橋式起重機在以下領域或行業中得到廣泛應用： 制造業：在制造業中，雙梁絕緣橋式起重機常用于物料搬運、生產線上的裝配和拆卸等任務。例如，在汽車制造廠中，起重機用于將零部件從一個工作站移動到另一個工作站。 港口和物流：在港口和物流行業中，雙梁絕緣橋式起重機被廣泛用于貨物裝卸和堆放。它們可以高效地將集裝箱從船舶轉移到碼頭，或者在倉庫內進行貨物的分揀和儲存?！ 〗ㄖさ兀涸诮ㄖさ厣?，雙梁絕緣...詳細
