LX-A型0.5-5噸電動單梁懸掛起重機技術參數表
時間：2024-04-16來源：起重機廠家瀏覽次數：1

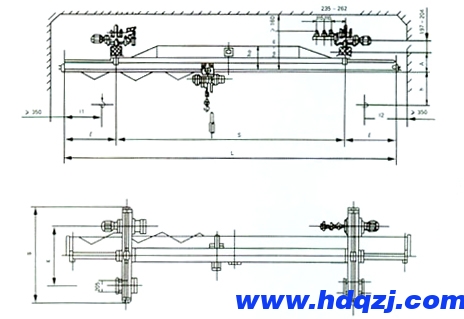

LX-A型0.5-5噸電動單梁懸掛起重機方案圖
LX-A型0.5-5噸電動單梁懸掛起重機技術規格參數：
| 起重量 | t | 0.5 | 1 | 2 | 3 | 5 | |||||||||||||
| 操縱形式 | 地面操縱 | ||||||||||||||||||
| 運行機構 | 運行速度 | m/min | 20,30 | ||||||||||||||||
| 電機型號 | 2-ZDY12-4 | 2-ZDY21-4 | |||||||||||||||||
| 功率 | 2x0.4kw | 2x0.8kw | |||||||||||||||||
| 轉速 | r.p/m | 1380 | |||||||||||||||||
| 起升機構 | 電動量聲型號 | CD1,MD1 | |||||||||||||||||
| 起升速度 | m/min | 8,8/0.8 | |||||||||||||||||
| 起升高度H | m | 6,9,12,18,24,30 | |||||||||||||||||
| 運行速度 | m/min | 20,30 | |||||||||||||||||
| 電動機 | 0.8kw | 1.5kw | 3kw | 4.5kw | 7.5kw | ||||||||||||||
| 工作制度 | A3-A5 | ||||||||||||||||||
| 電源 | 三相-380V、50Hz | ||||||||||||||||||
| 跨度 | m | 3-7 | 3-7 | 13-16 | 3-7 | 8-12 | 13-16 | 3-7 | 8-12 | 13-16 | 3-7 | 8-12 | 13-16 | 3-7 | 8-12 | 13-16 | |||
| 輪壓 | KN | 0.47- | 0.58- | 0.71- | 0.75- | 0.87- | 1.03- | 1.3- | 1.44- | 1.58- | 1.67- | 2.04- | 2.17- | 2.97- | 3.15- | 3.34- | |||
| 起重機總重 | t | 0.67- | 1.14- | 1.71- | 0.76- | 1.28- | 1.97- | 0.92- | 1.55- | 2.06- | 1.20- | 1.81- | 2.35- | 1.44- | 2.08- | 2.62- | |||
| 基本尺寸 | A | mm | 512 | 562 | 592 | 562 | 592 | 612 | 592 | 612 | 592 | 612 | 620 | 600 | |||||
| h | 550 | 660 | 840 | 930 | 1185 | ||||||||||||||
| h0 | 220 | 273 | 328 | 362 | 250 | 328 | 362 | 600 | 362 | 600 | 362 | 600 | 395 | 640 | 740 | ||||
| hmax | 781 | 831 | 861 | 831 | 861 | 881 | 861 | 881 | 861 | 881 | 861 | 841 | |||||||
| 1 | 750 | 1000 | 750 | 1000 | 5000 | 1000 | 500 | 1000 | 750 | 1000 | |||||||||
| B | 1500 | 2000 | 2500 | 1500 | 2000 | 2500 | 1500 | 2000 | 2500 | 1500 | 2000 | 2500 | 1500 | 2000 | 2500 | ||||
| W | 1000 | 1500 | 2000 | 1000 | 1500 | 2000 | 1000 | 1500 | 2000 | 1000 | 1500 | 2000 | 1000 | 1500 | 2000 | ||||
| 薦用軌道工字鋼 | 120a-145c | 125a-145c | |||||||||||||||||
注：（1）跨度（S）每1.0米一檔，用戶可自選 (2)起重機總重包括電動葫蘆自重 | |||||||||||||||||||
